2015 - ff.

Hamburg

‍

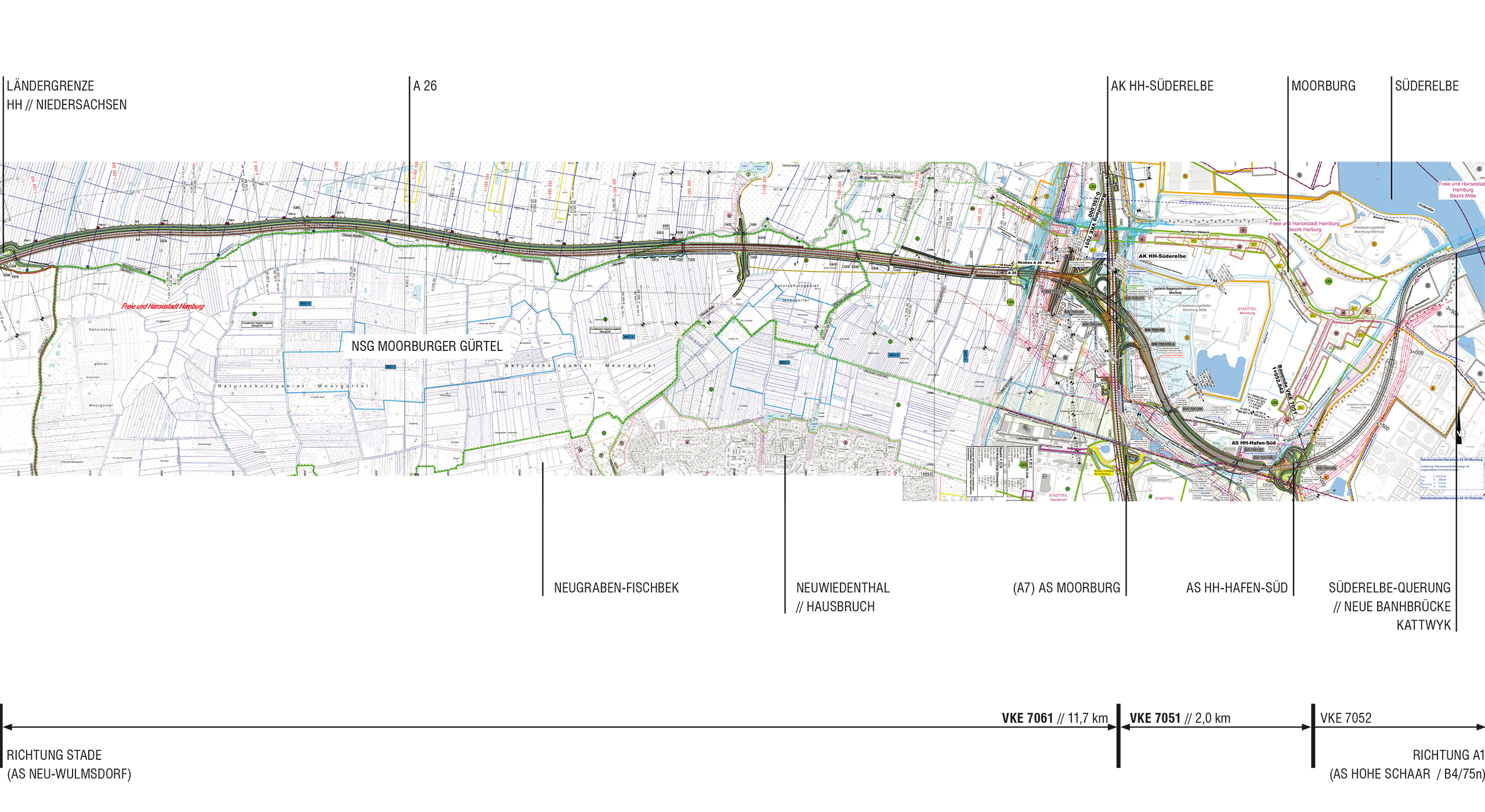

Verlauf der Trasse im Abschnitt VKE 7051

Von Hamburgs östlicher Landesgrenze zu Niedersachsen bis hin zur A7.

Die reliefartige Ausformung von sonnenbeschienenen und sonnenabgewandeten Flächen stellt eine bauliche, nicht angemalte, dauerhafte Struktur dar. Das Relief lässt witterungs- und jahreszeitenbedingt sehr facettenreiche Licht- und Farbspiele entstehen.

Die Gestaltung der A26 ist als Trassengestaltung angelegt und gibt Gestaltungsregeln für alle Bauwerke entlang der Trasse vor, um eine selbstähnliche Bauwerksfamilie entstehen zu lassen. Die Trasse umfasst sehr unterschiedliche Bauwerkskonstruktionen und mit unterschiedlichen geometrischen Rahmenbedingungen. Die einheitliche Trassengestaltung führt zu einem abschnittsübergreifenden Erleben der A26 durchwiederkehrende Gestaltungselemente an den Bauwerken.

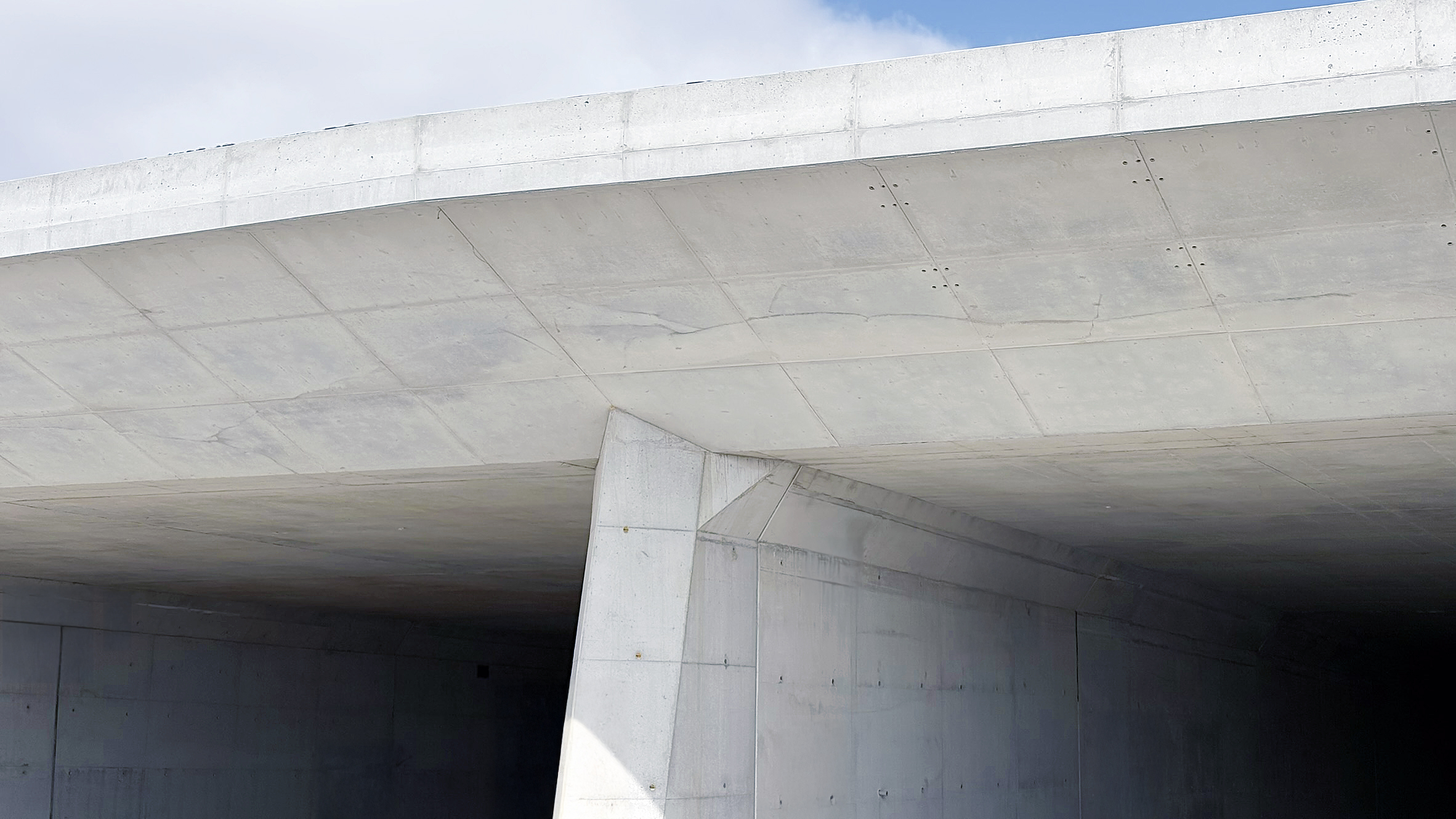

Die Gestaltungselemente leiten sich als Adaption von Elementen der Schrägkabelbrücke der  Süderelbequerung ab: Unterschiedlich geneigte Flächen treffen aufeinander und bilden Grate und Kehlen aus. Die Abschlusskanten dieser Flächen sind geneigt und verlaufen an keinem Bauwerklotrecht. Gleiches gilt für Höhensprünge bei Tunnelportalen oder an Lärmschutzwänden. Die Widerlager- und Flügelwände sind im Grundriss parallel zur Fahrbahn ausgerichtet und zur Fahrbahn hin bzw. von der Fahrbahn weggeneigt. Aus der Bewegung des Nutzers entlang der Trasse heraus werden die Wände als zusammenhängende und gegliederte Flächen wahrgenommen. Die Wandflächen werden zusätzlich mit einem Relief versehen, das ein vom Tageslichtabhängiges Schattenspiel auf den Sichtbetonoberflächen ermöglicht. Ausgenommen davon sind lediglich die glatt geschalten Verziehungsflächen („F3-Flächen“)sowie die Stützen, die scheibenartig und von aufeinandertreffenden glattgeschalten Flächen geformt werden.

‍

‍

Umfang

• Neubau des Autobahndreiecks Hamburg-Hafen (mit dem Bau der A 26 Ost wird das Dreieck zu einem Autobahnkreuz ausgebaut)
• 3 Kilometer Ausbau und Grundinstandsetzung der A 7 von der Alten Süderelbe bis Heimfeld
• Neubau von 17 Brücken (14 Straßenbrücken und 3 Wirtschaftswege)
• Umbau von drei Brücken im Bereich der A 7
• Neubau eines ca. 190 Meter langen Tunnels für die Hafenbahn und als Grünbrücke für Tiere
• Neubau von 11,3 Kilometern Lärmschutzwänden an der A 26 und A 7
• Verlegung von Gewässern
• Neubau von fünf Regenwasserreinigungs- und -rückhalteanlagen
• Ausgleichs- und Ersatzmaßnahmen für die Natur
• Fortschreibung naturschutzfachlicher Belange in enger Abstimmung mit den Naturschutzverbänden (Grünbrücke, Fledermausquerungen, Leitstrukturen)
• zusätzliche Lärmschutzwände A 26 und A 7

‍

‍

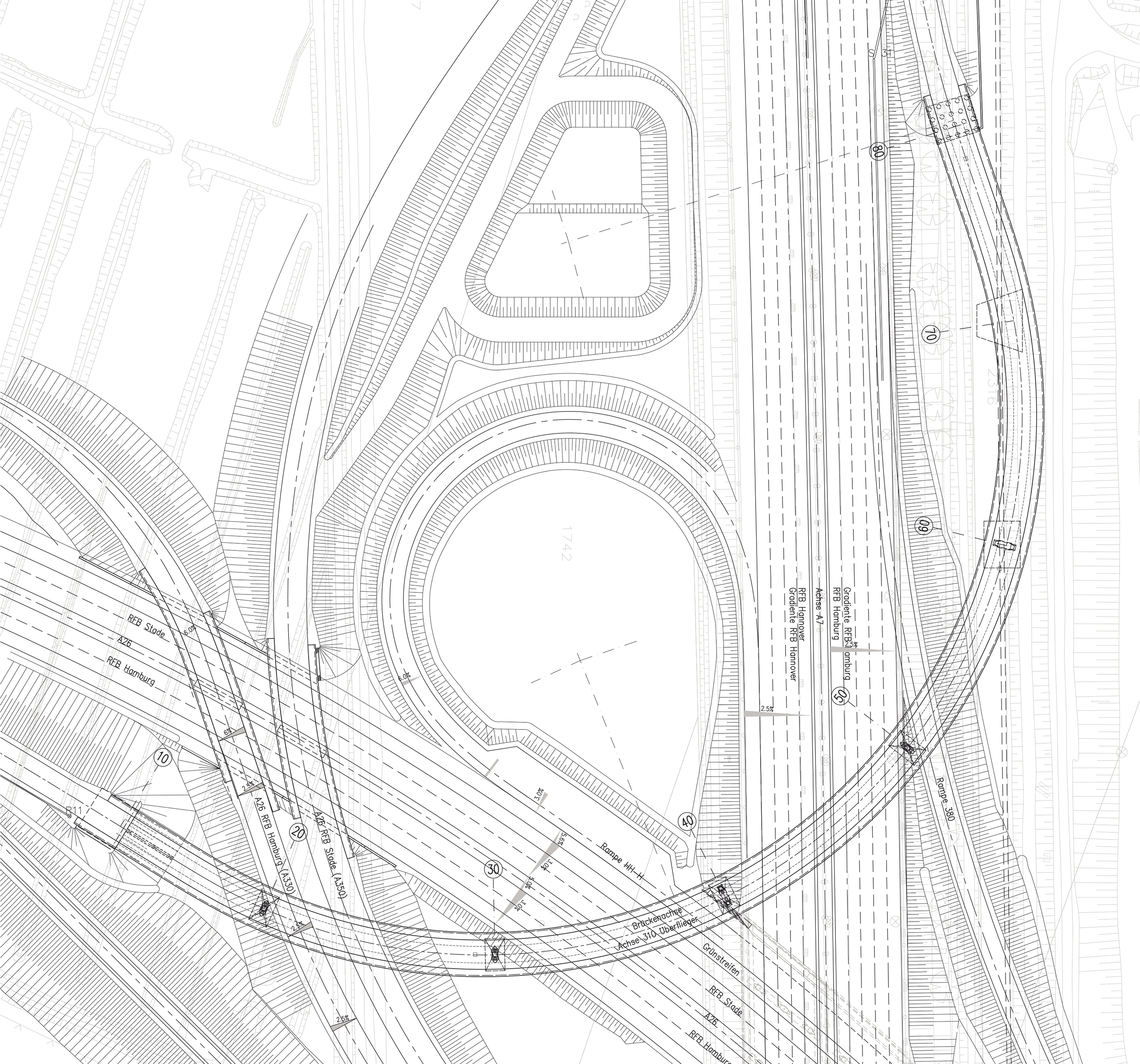

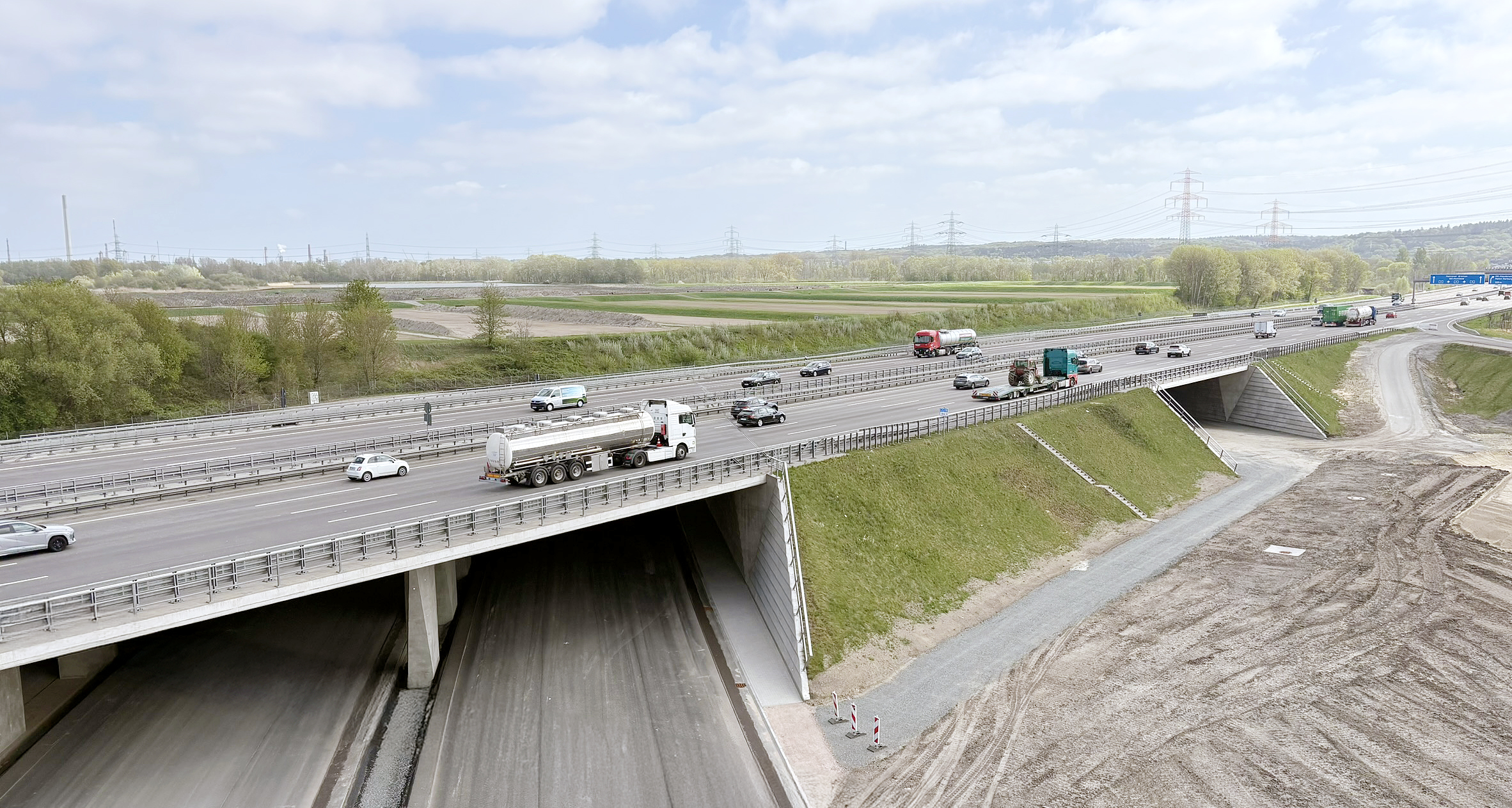

Autobahndreieck

Die Anbindung der A 26 von Westen an die A 7 erfordert den Bau eines Autobahndreiecks: Das Dreieck Hamburg-Hafen. Da die A 26 zukünftig bis zur A 1 führen soll, ist das Autobahndreieck Hamburg-Hafen so geplant, dass es später zum Autobahnkreuz ausgebaut werden kann.

‍

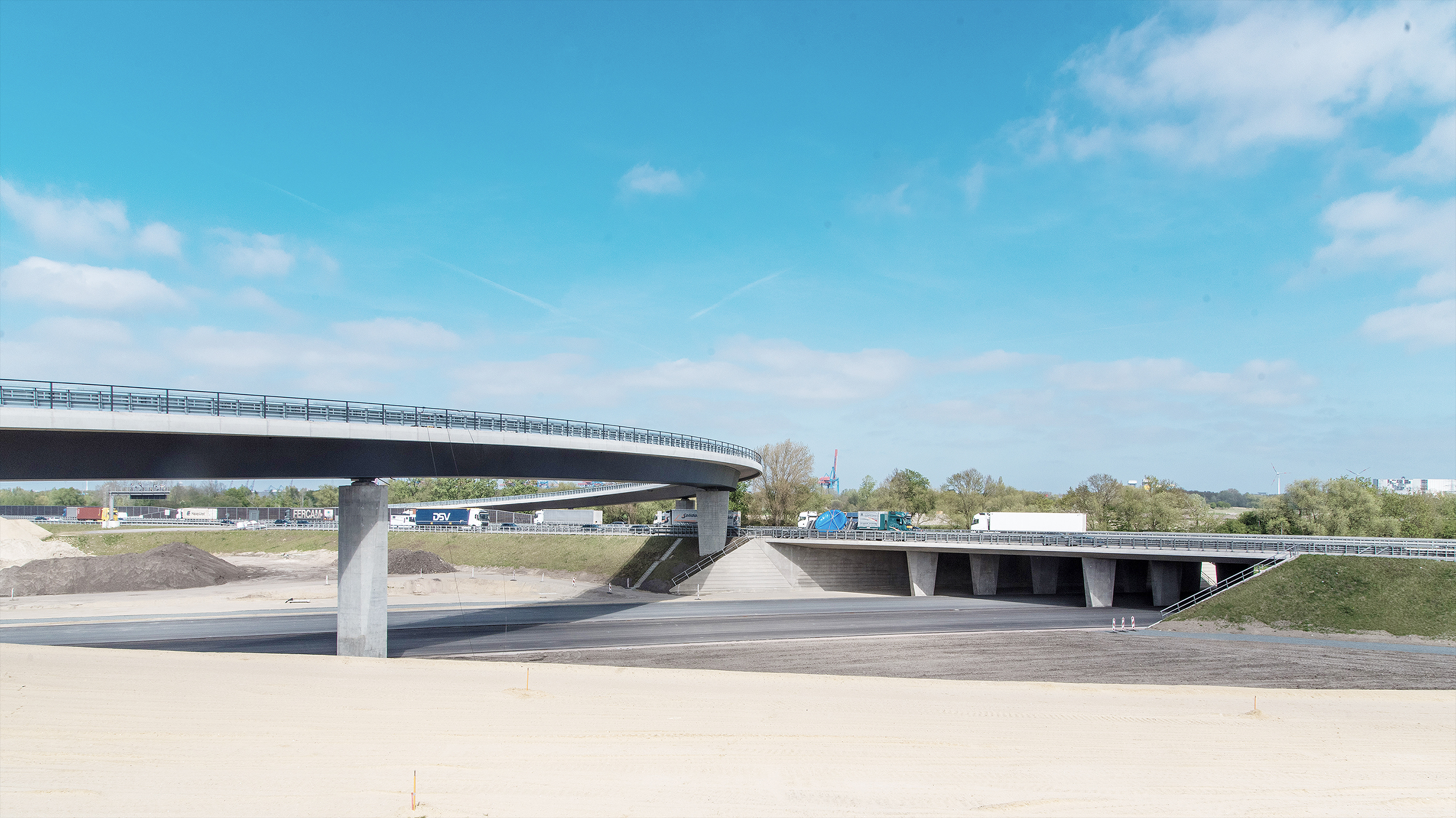

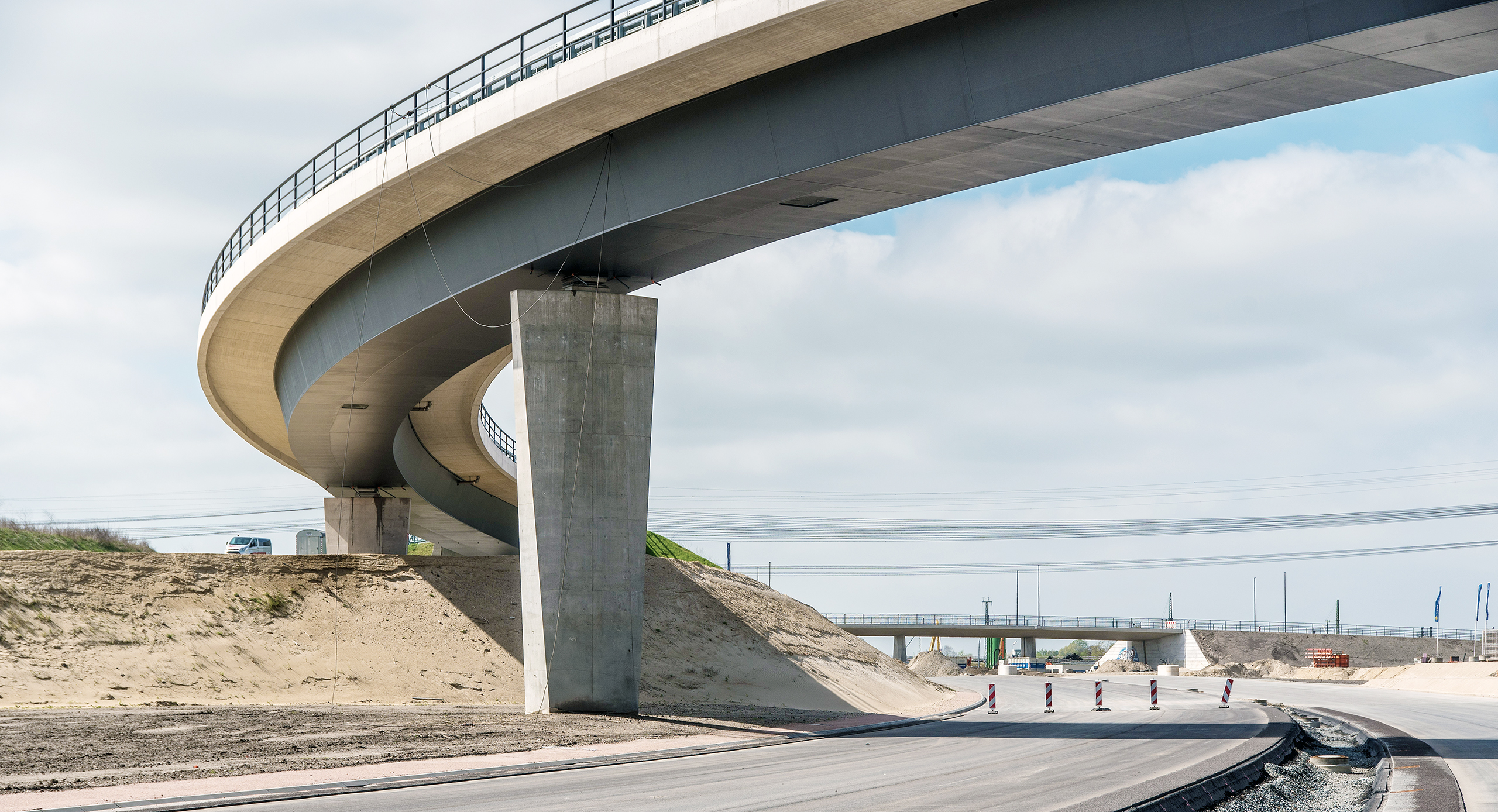

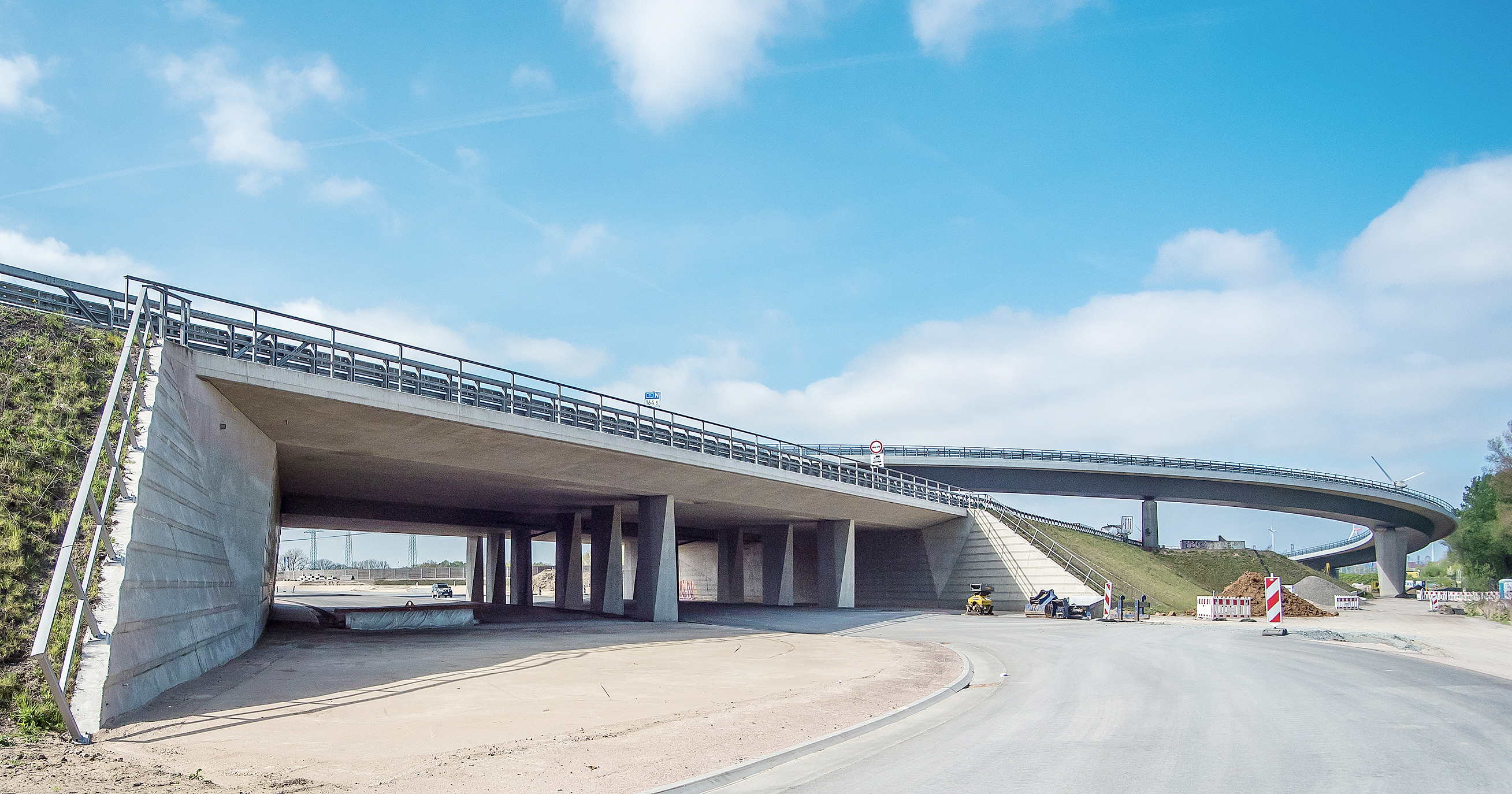

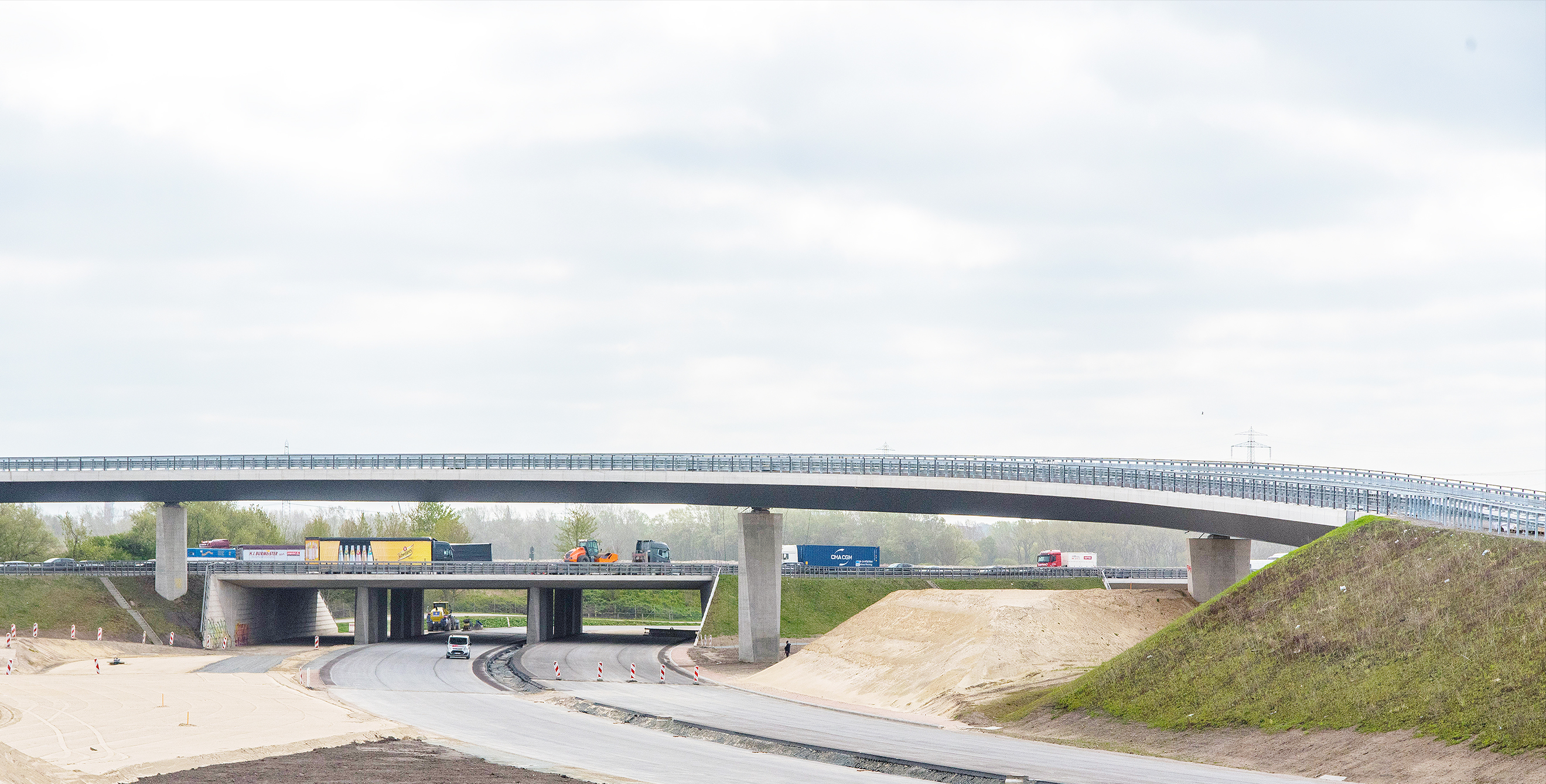

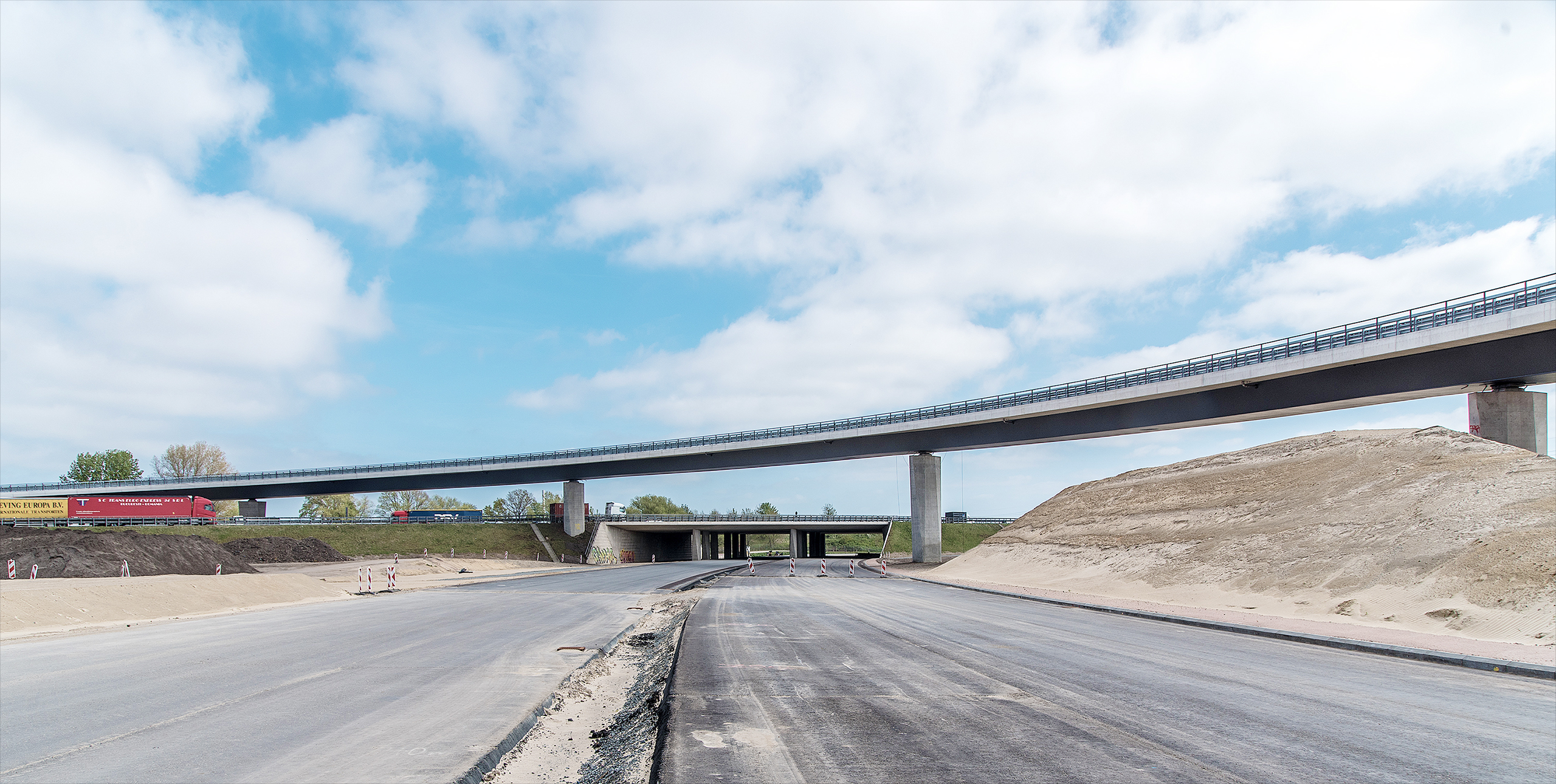

Der Überflieger

400 m Gesamtlänge

‍

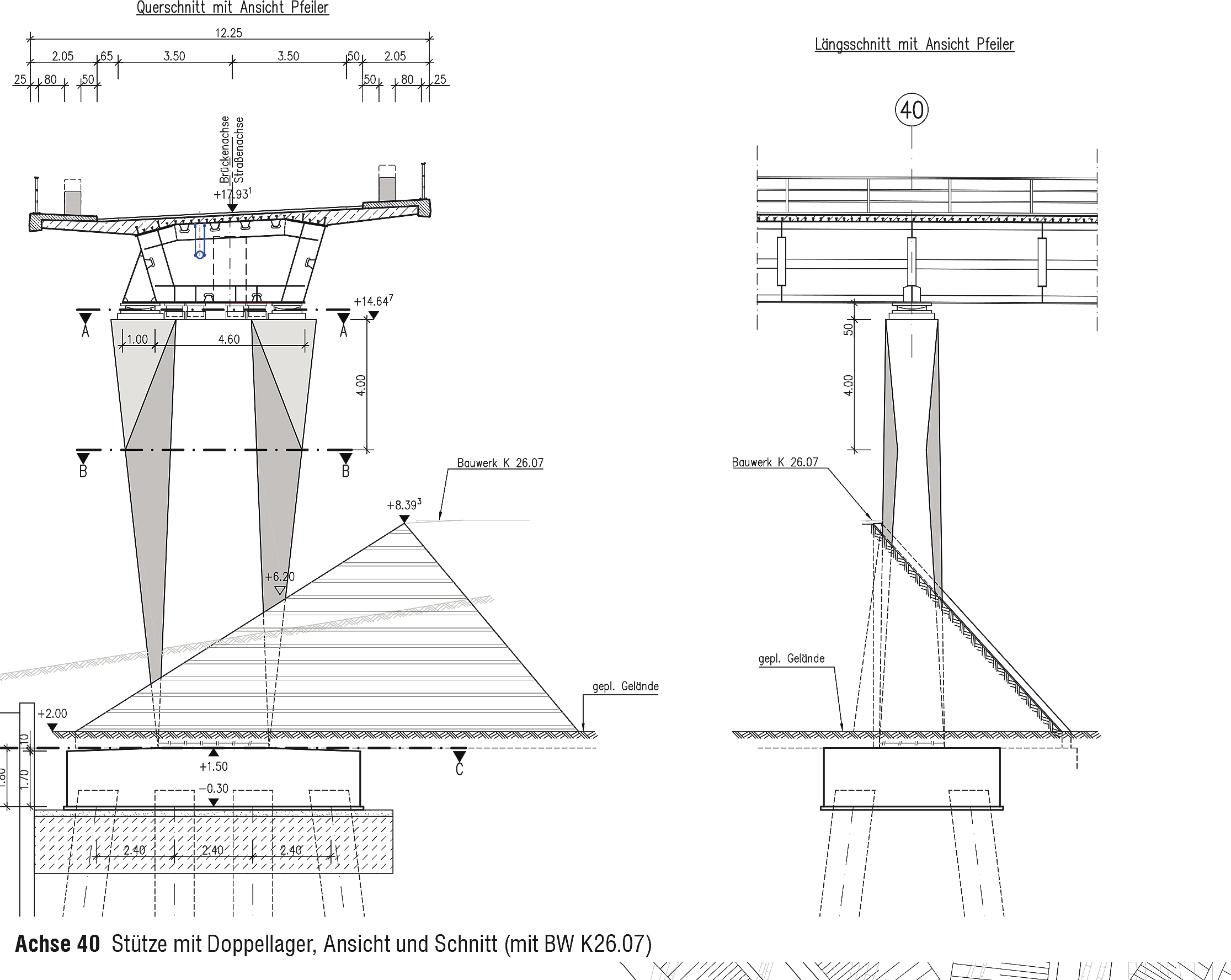

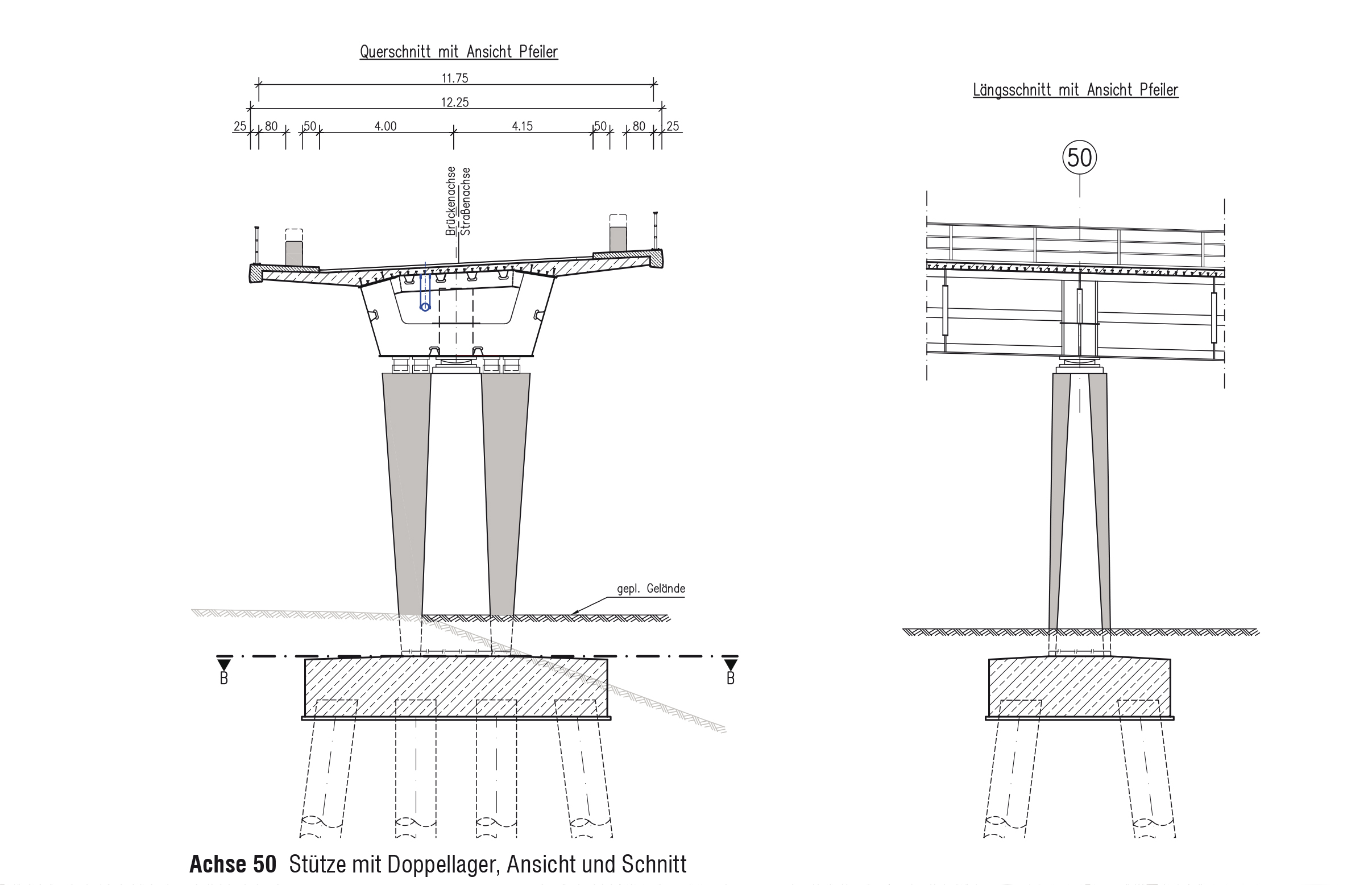

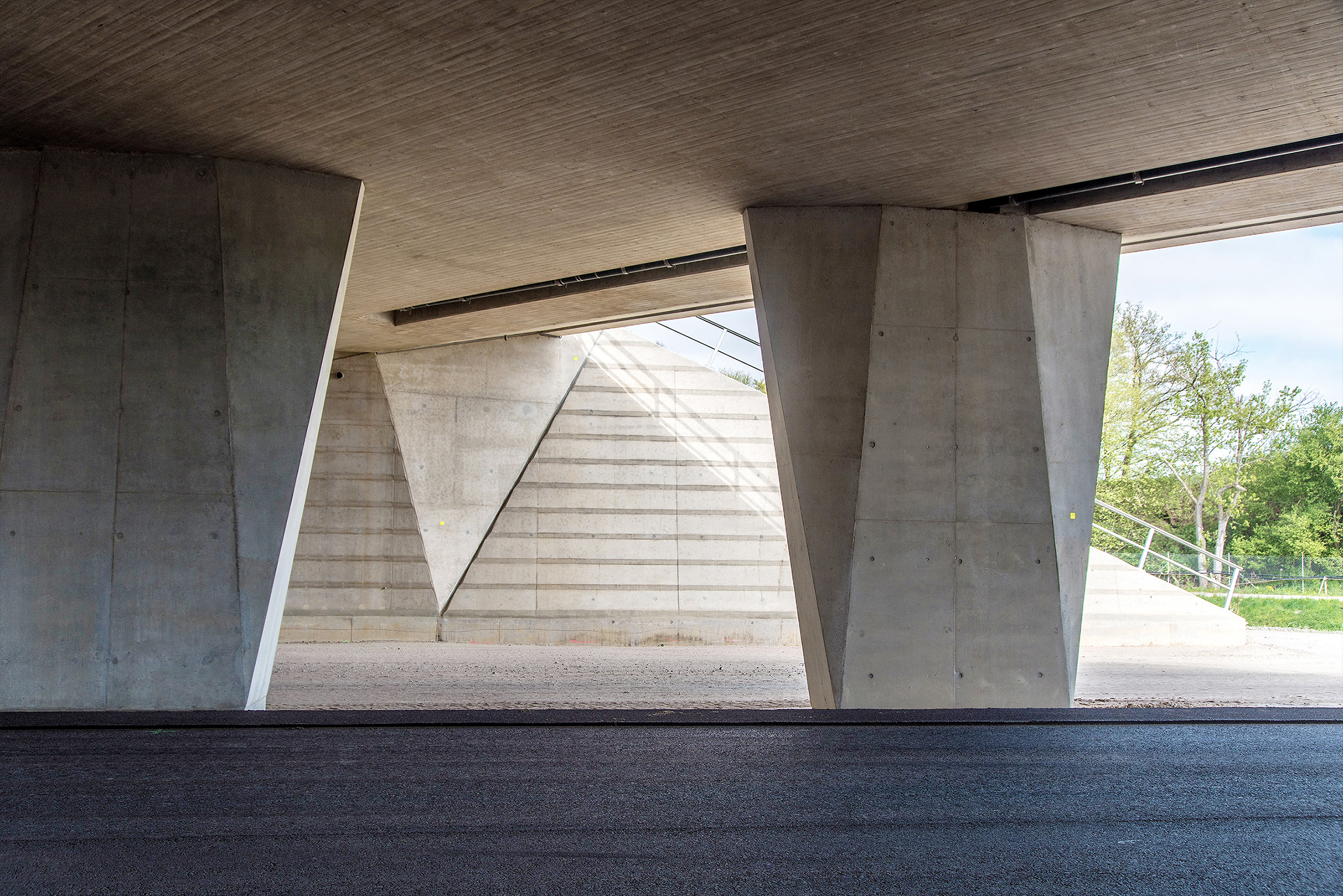

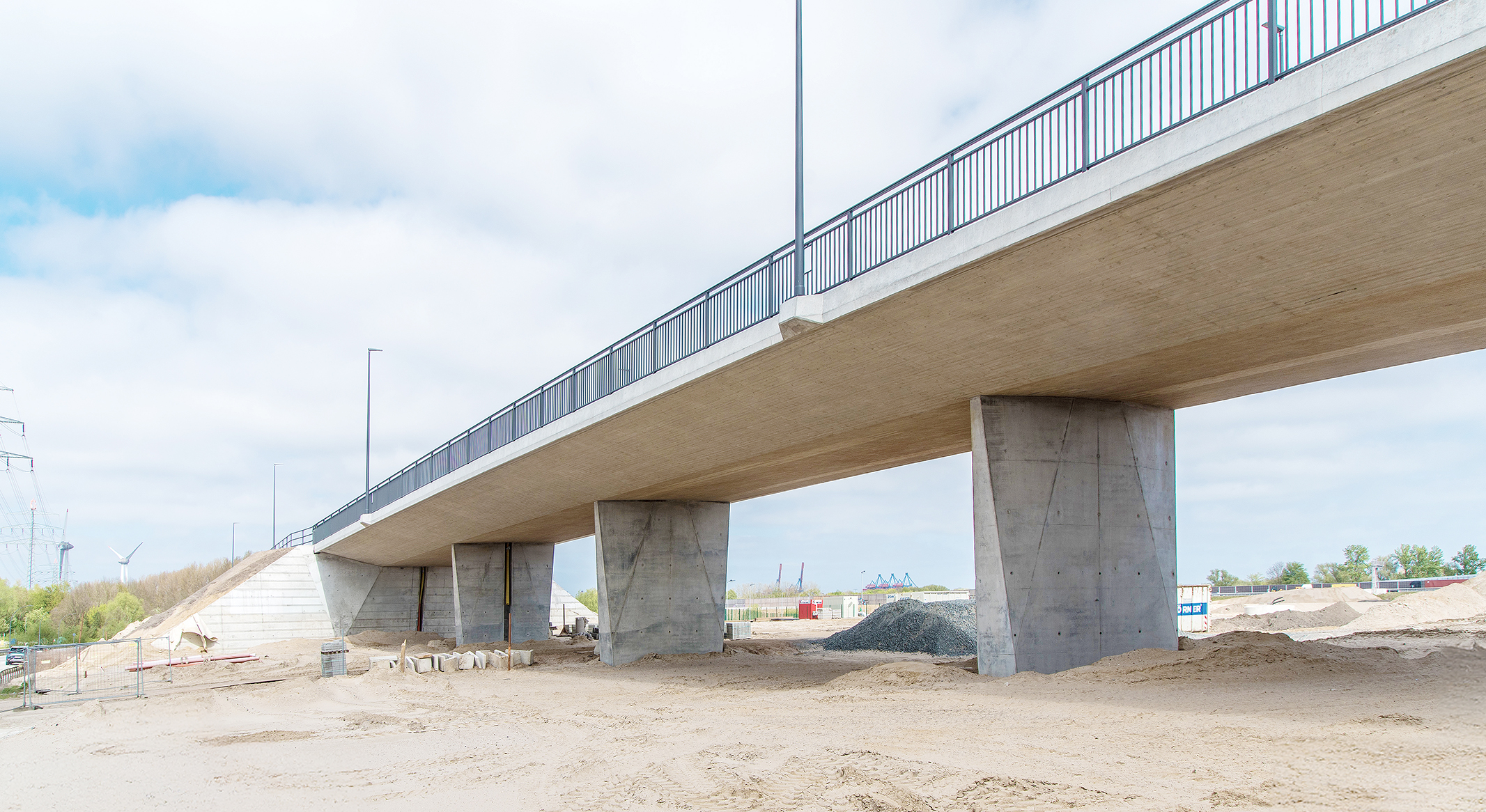

Die Geometrie der Pfeiler

‍

‍

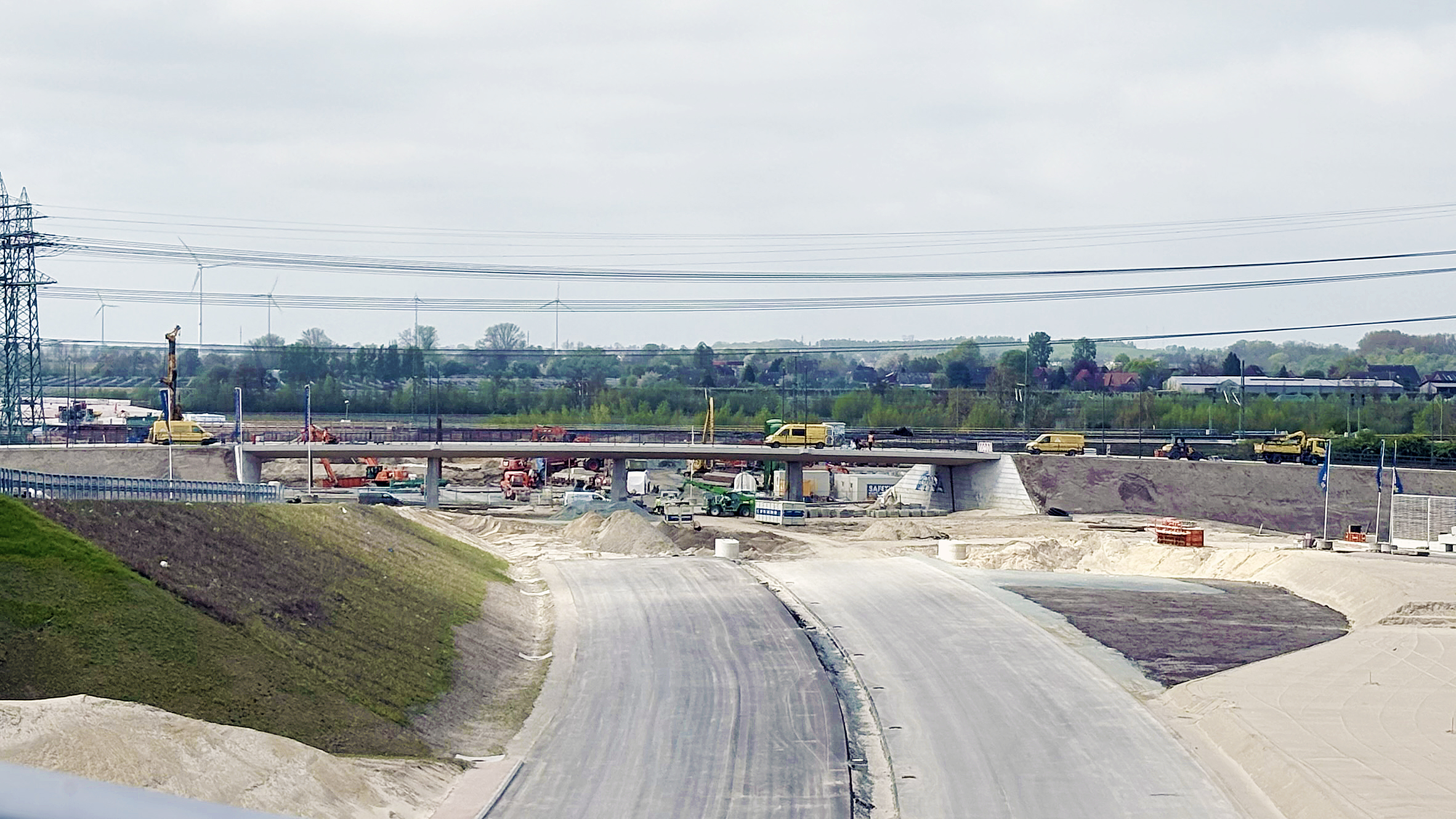

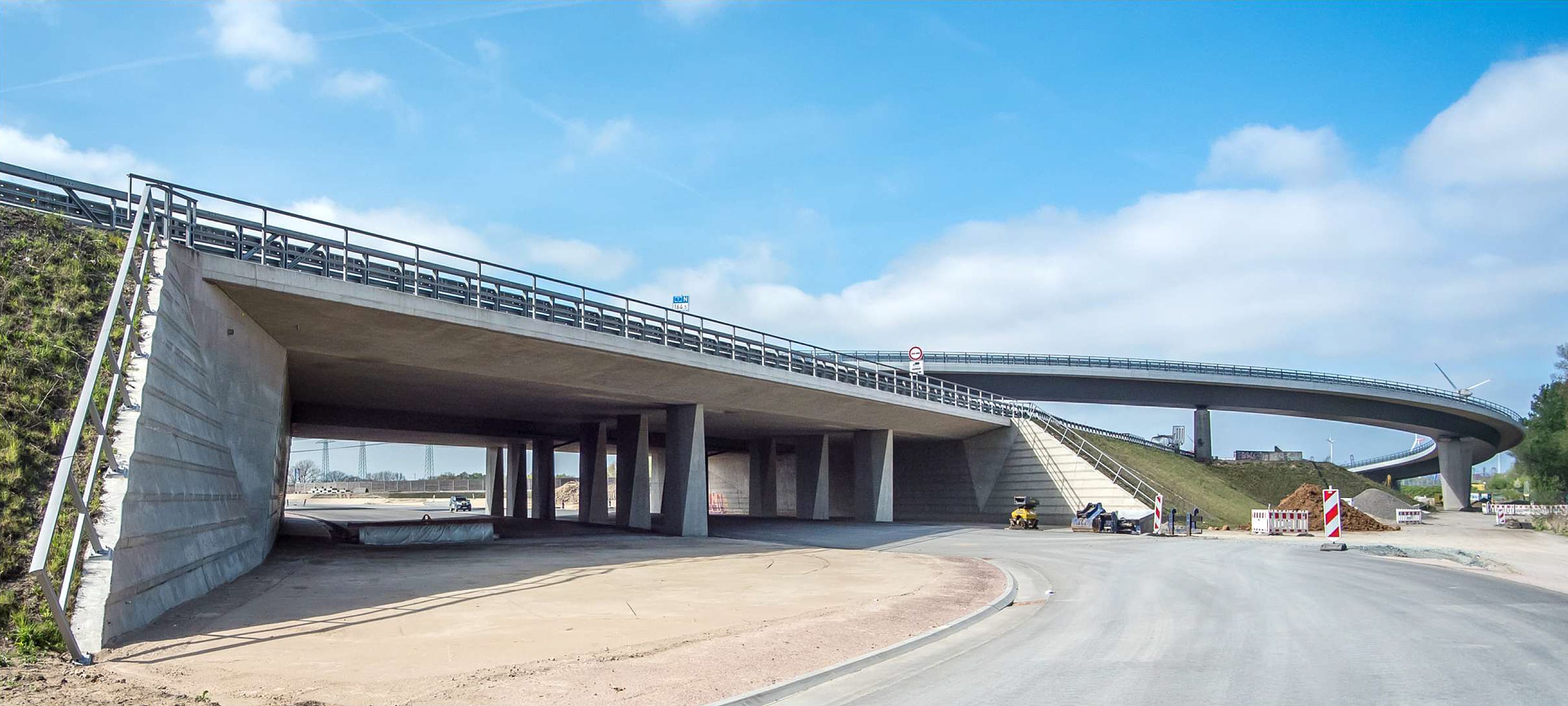

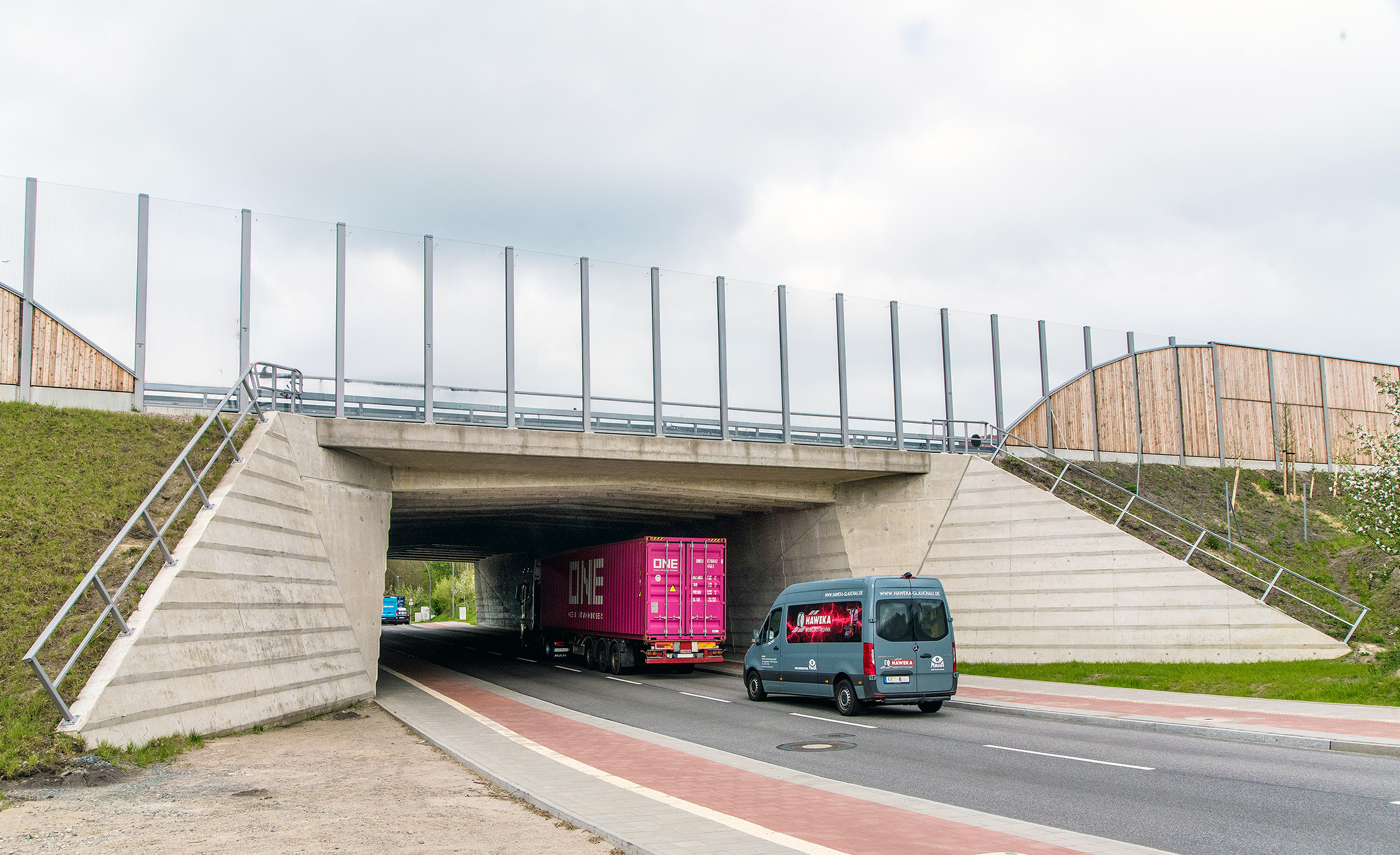

Brücken über die Trasse

Für die Francoper Straße und die Waltershofer Straße werden jeweils Brücken zur Querung der A 26 gebaut. Zusätzlich ist eine Wirtschaftswegebrücke vorgesehen: für den Neuenfelder Hinterdeich und den Nincoper Moorweg im Bereich der Landesgrenze. Für den Weg Moorburger Alter Deich ist eine Unterführung geplant

‍

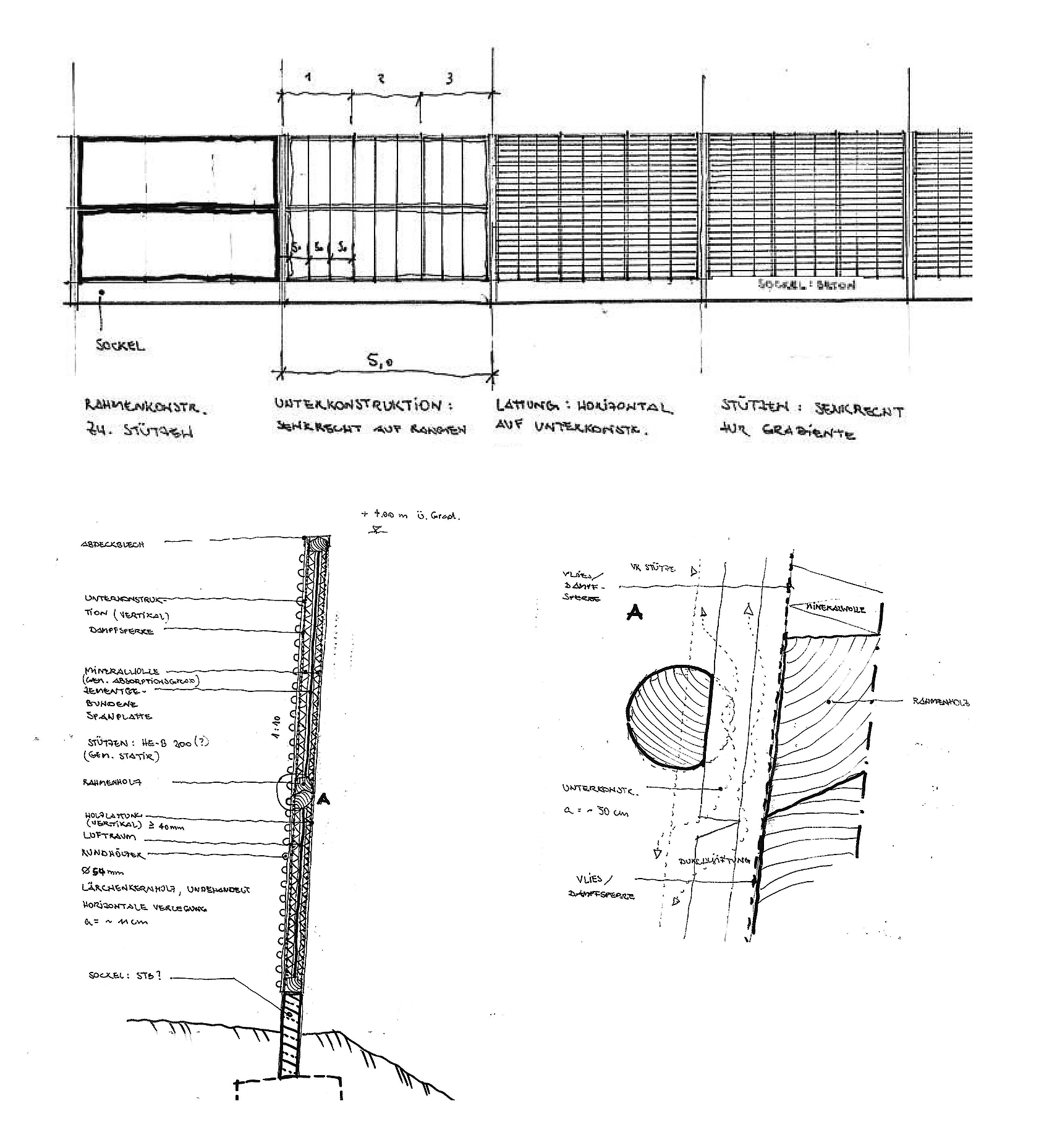

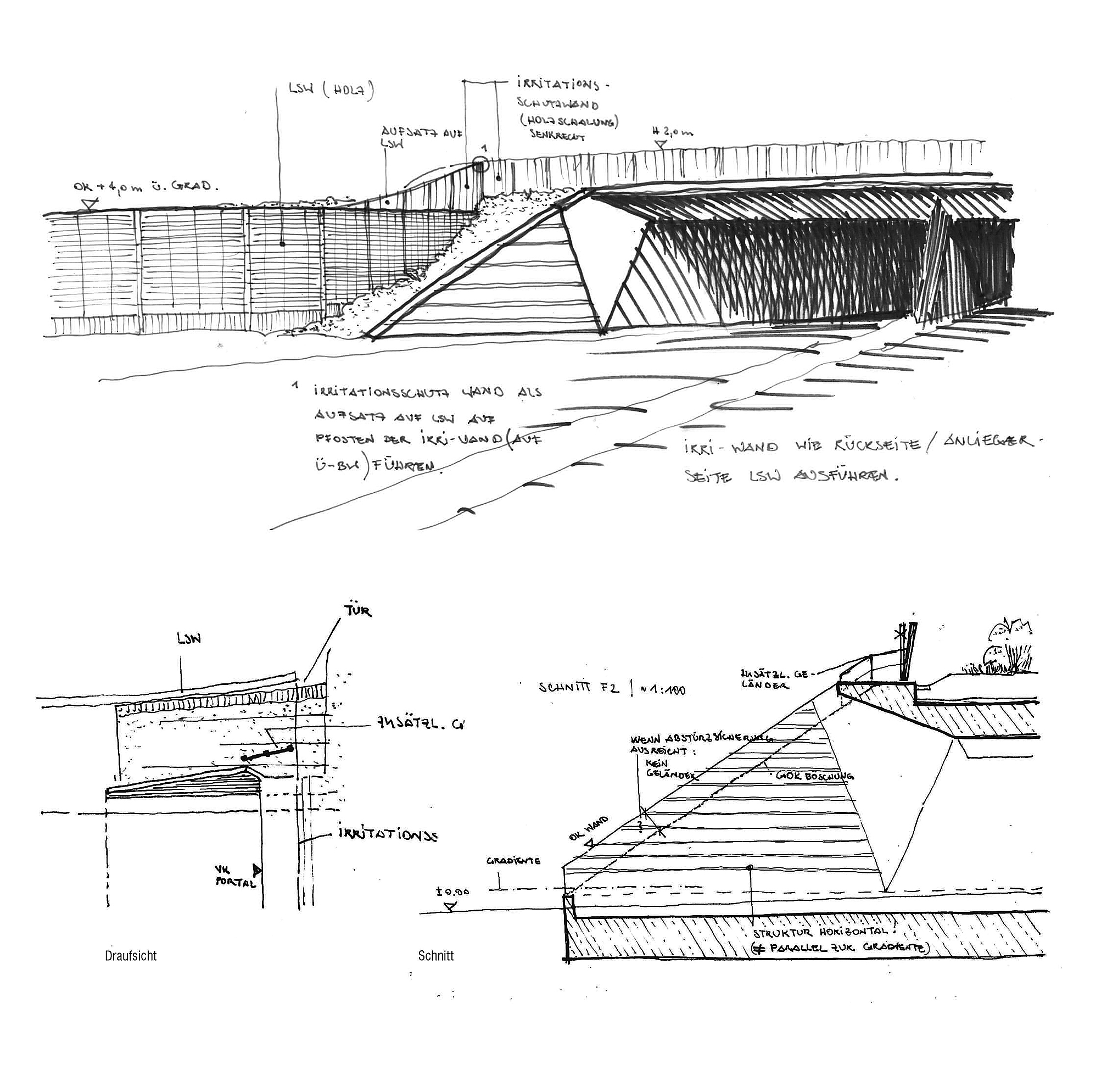

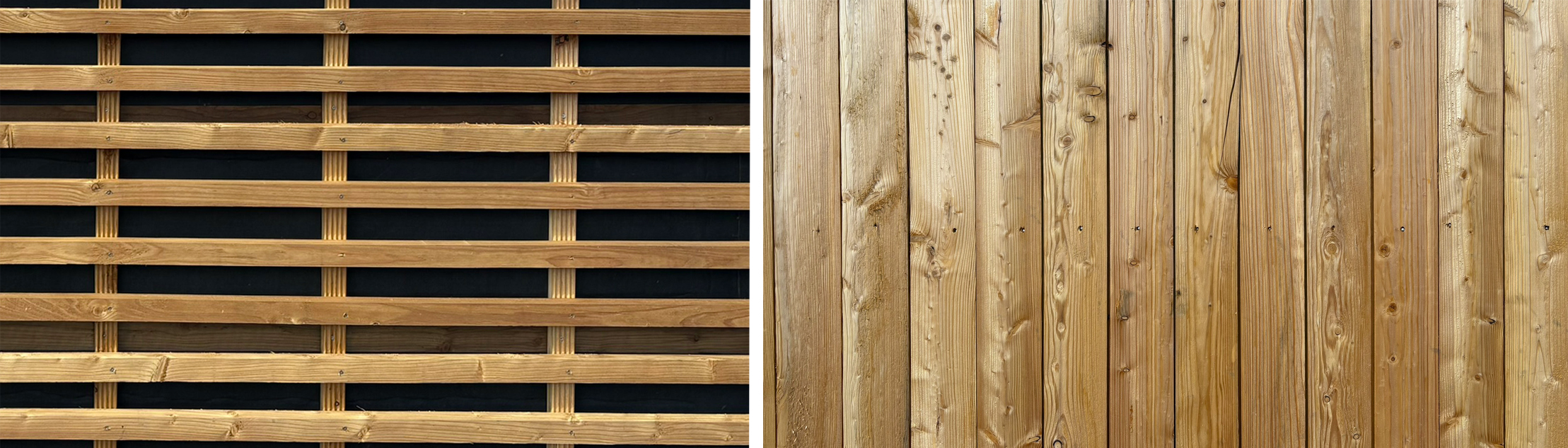

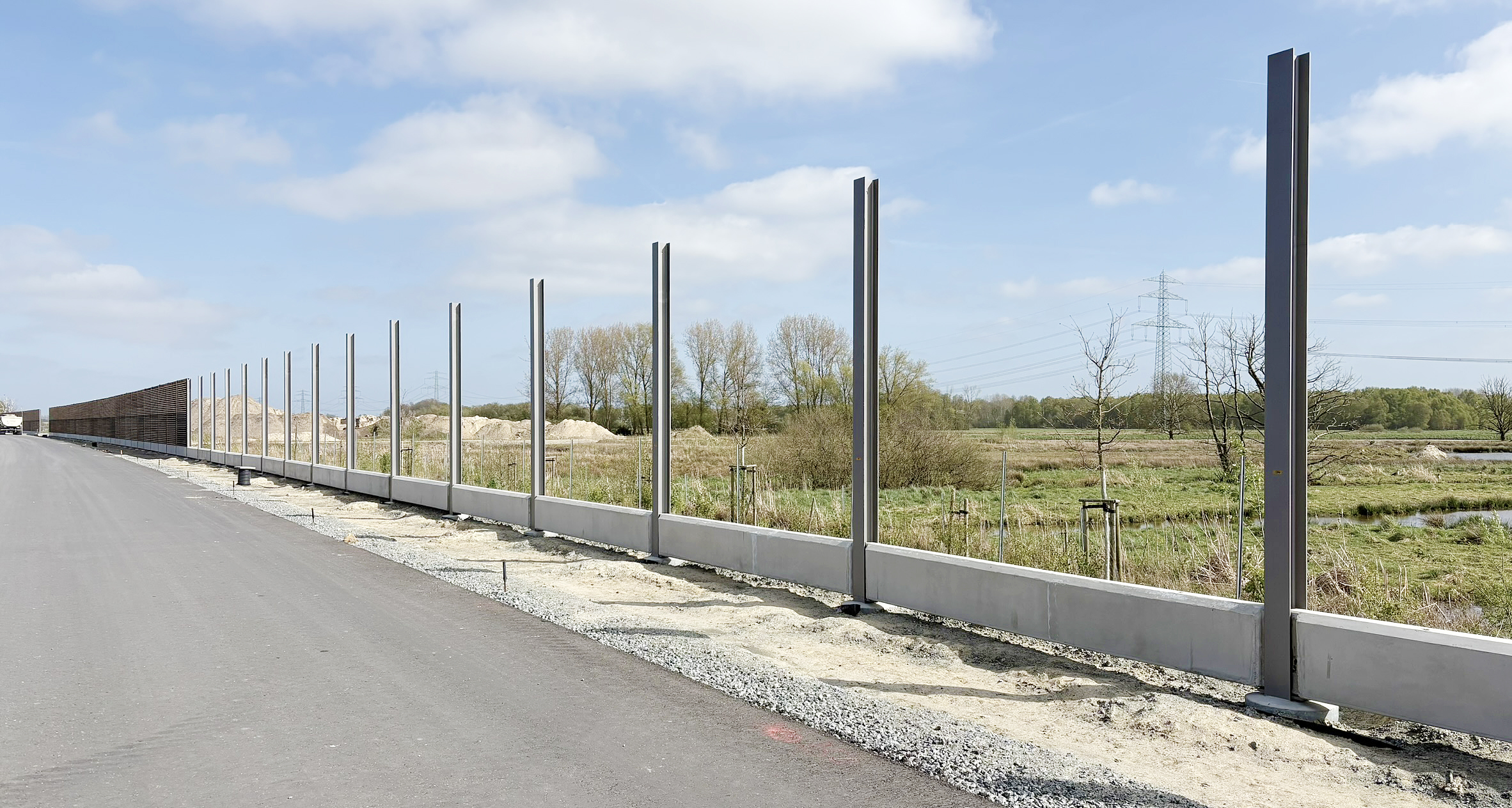

Lärmschutzwände aus Holz

‍

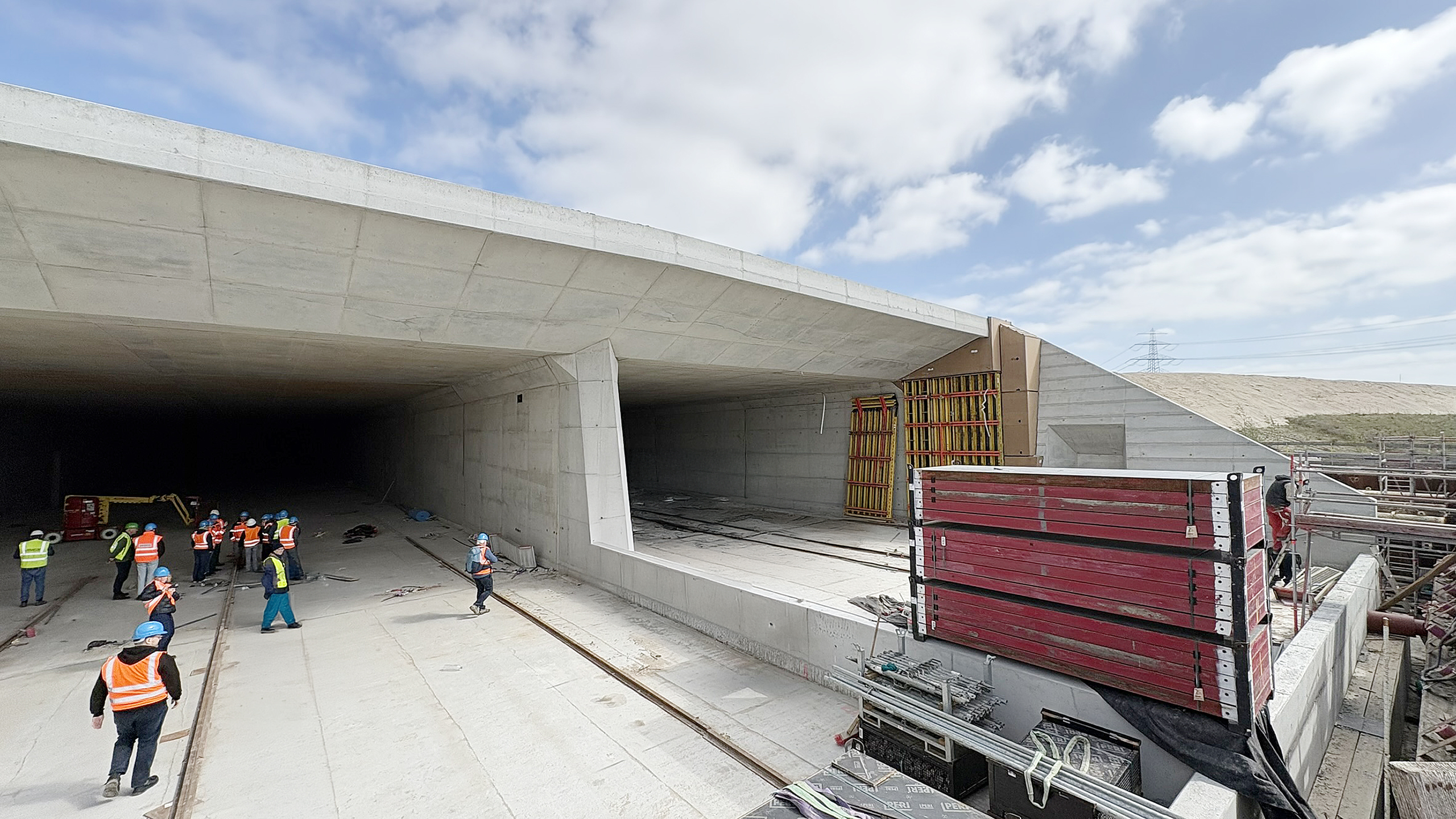

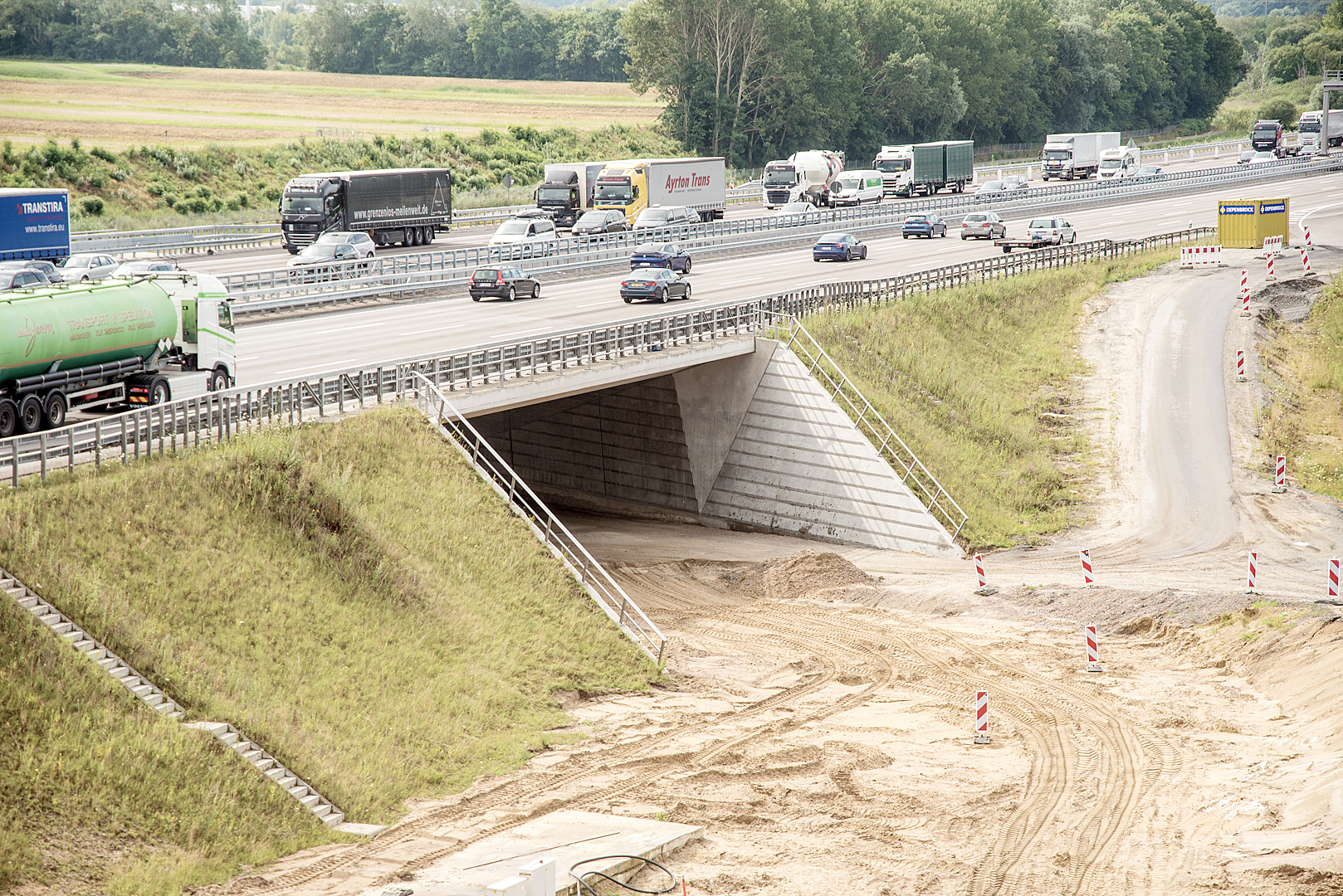

Hafenbahntunnel

Die A 26 kreuzt die zweigleisige Hafenbahnstrecke Hausbruch-Waltershof. Sie ist die einzige Bahnanbindung des westlichen Hamburger Hafens (westlich des Köhlbrands) und wird daher sehr stark von Güterzügen genutzt. Die Hamburg Port Authority betreibt die Bahnstrecke.

Die A 26 unterquert dort in einem Tunnel-/Trogbauwerk auf ca. 190 Meter Länge die Gleise. Zum östlichen Ende hin wird das Bauwerk breiter, da die Fahrstreifen dort zu den Rampen des neuen Autobahndreiecks führen werden.

Gestaltungskonzepte für weitere Abschnitte

Weitere Trassenabschnitte der A26 werden von PPL gestaltet: Es ist die VKE 7061, die östlich der A7 direkt anschließt und im Bogen zur Süderelbequerung führt. Ein weiterer Abschnitt ist die östlich der Elbquerung gelegene VKE 7053 bis zur A1. Dies ermöglicht eine zusammenhängende und gestalterisch durchgängige Ausbildung aller Bauwerke. Unsere Gestaltungskonzepte integrieren die von anderen Büros entwickelte Gestaltung der Brücke über die Süderelbe, so dass es zu keinem gestalterischen Bruch in der Wahrnehmung kommt.
